SAS 하드디스크 20TB 대용량 하드디스크 구매, 설치기를 정리해 본다, 솔직히 나의 무지로 엄청난 삽질을 했자. 이 경험을 나누어보고자 한다.

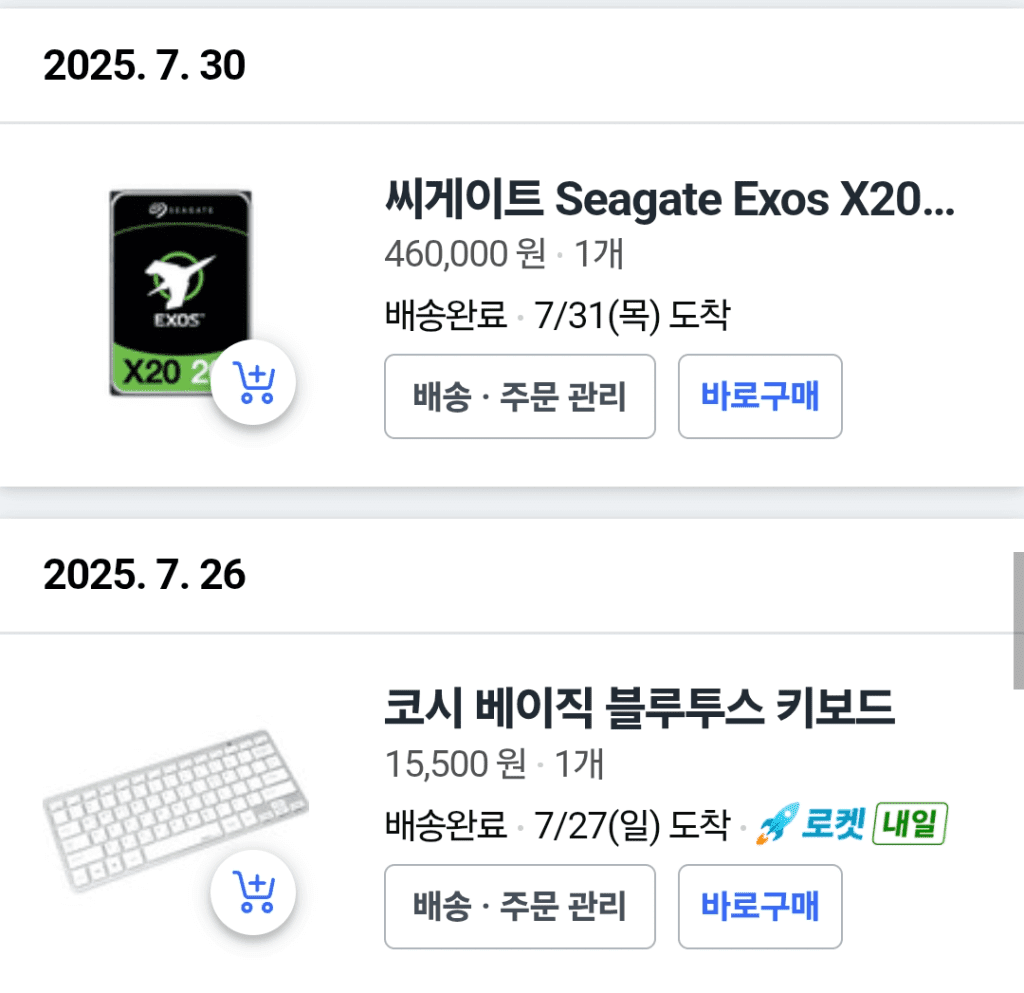

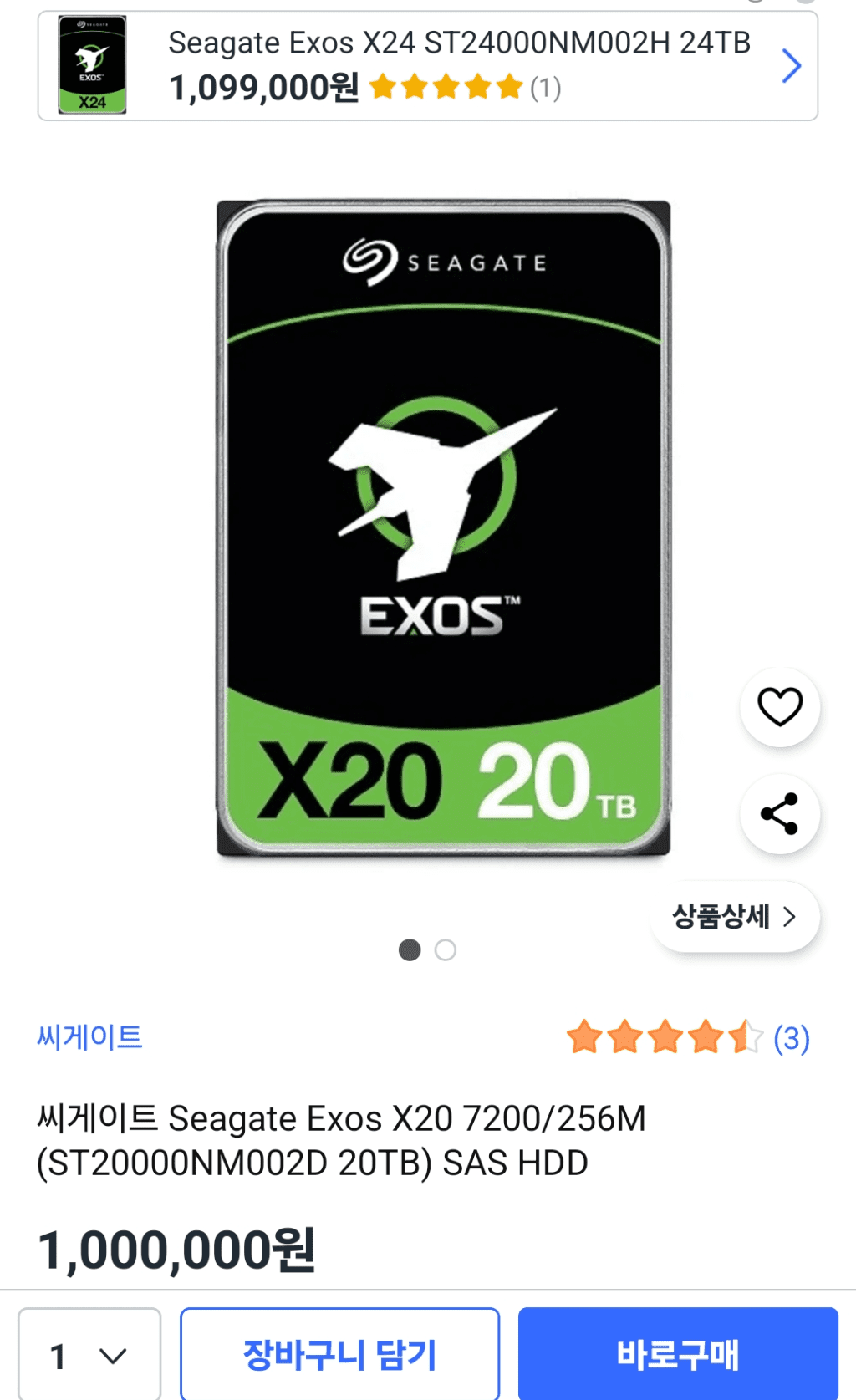

시기는 7월, 시게이트 Exos 20TB 정발이 46만원에 쿠팡에 나온 것이다. 보통 가격은 100~120만원 선 지금 검색하닌 100만원이 나온다. 46만원이 적은 금액도 아니지만 20TB대용량 하드디스크라는 점에서 구매 버튼을 눌렀다. 구매 당시 SAS 하드디스크라는 내용이 잇었지만 어찌되겠지라는 생각에 유의치 않았다.
집에 도착한 대용량 하드디스크를 보니 SAS타입이라 장착 방법이 없다.
SAS Controller 구입 장착
구글링을 통해서 컨클홀러를 구입했다. 우선 이런 대중적이지 않은 상품은 쿠팡등에서도 없고 있어도 직구핵서 2달정도 소요기간이 걸린다고 되어 있다.

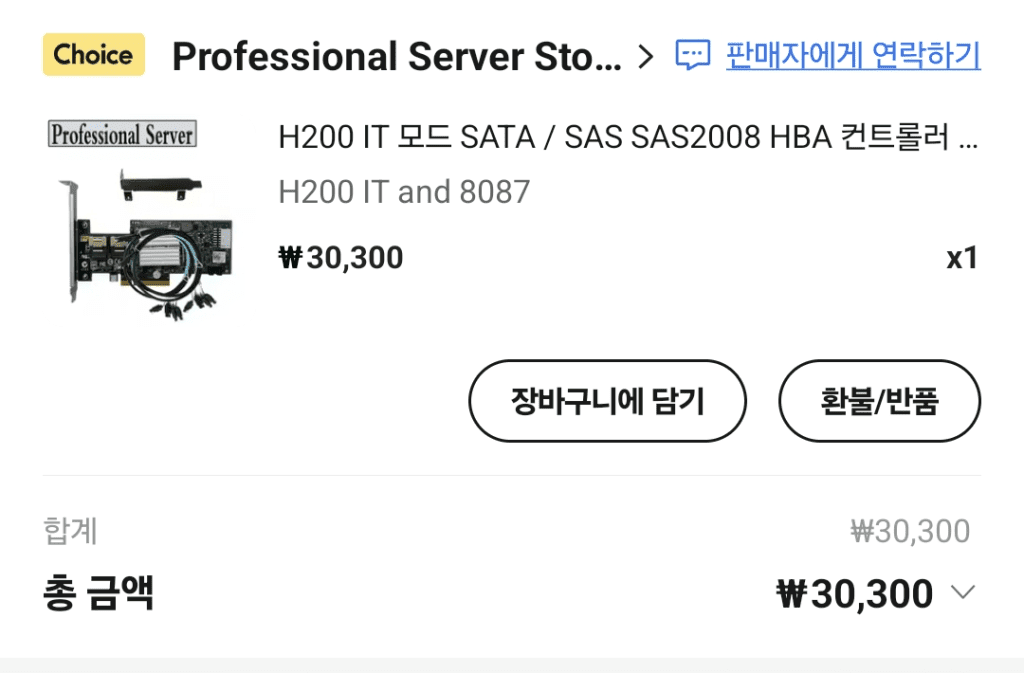

그래서 알리를 이용했다. 3~9만원까지 다양한 제품이있는데 가장 저렴한 3만원 짜리르 구매했다.
SAS 연결용 커넥터
컨트롤러가 왔지만 여전히 문제는 있다. SAS 컨트롤러와 대용량 하드디스크를 연결항 케이블이 없다. 기존 보드 파워에서 제공하는 케이블은 연결이 안된다.
그래서 퍼플ㄹ렉터티에게 물어보니 SFF-8088(외부) 커넥터를 구매하라고 한다.
SAS2008 HBA 컨트롤러 포트는 보통 Mini-SAS SFF-8087(내부) 또는 SFF-8088(외부) 커넥터를 사용합니다. Seagate EXOS 20TB SAS HDD는 표준 29핀 SAS 커넥터(SFF-8482)를 사용합니다.
연결할 때는 Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블을 구매해야 하며, HBA에 동봉된 케이블은 대개 Mini-SAS to SATA 케이블이라 사용 불가합니다.
케이블에 전원공급 케이블이 필요하다

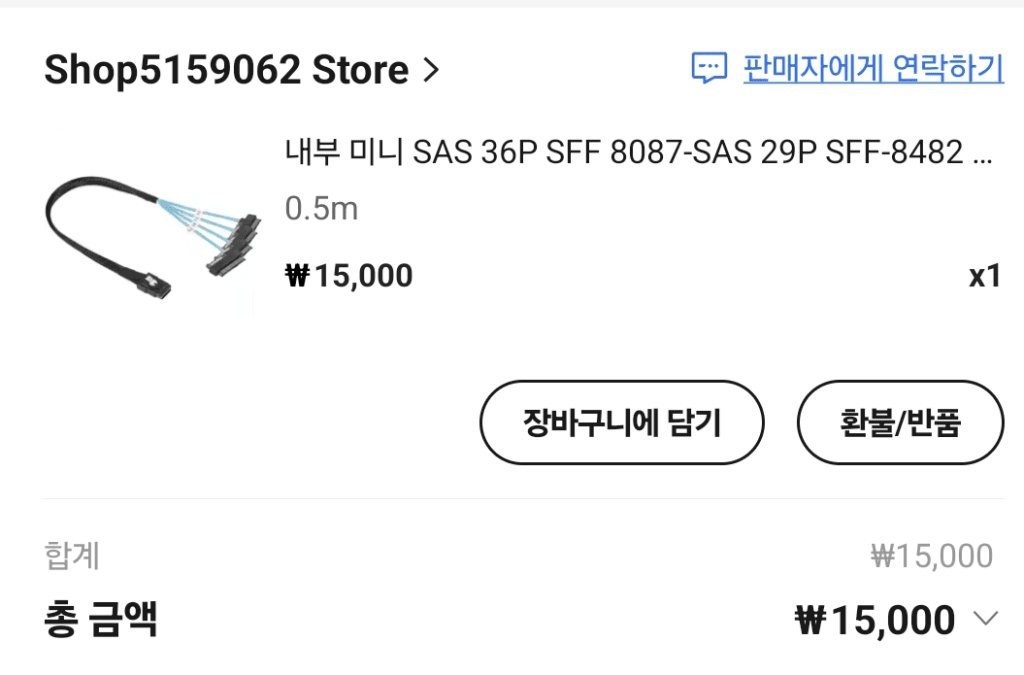

내가 구입한 Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블은 ㄹ하드디스크에 전원을 공급하는 커넥터가 있는데 이 커넥터를 보드 전원장치와 연결한 변환 커넥터가 추가로 필요하다.
Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블은 데이터 신호용 케이블로, 하드디스크에 전원을 공급하지는 않습니다.
따라서 하드디스크 전원 연결을 위해 별도의 SATA 전원 케이블 또는 4핀 Molex 전원 커넥터를 연결해야 합니다.
16TB SAS 하드디스크(예: Seagate EXOS, WD Ultrastar)는 일반적으로 SFF-8482 커넥터에 데이터 신호와 전원을 분리해서 연결합니다:
전원 공급: 하드디스크에는 별도의 SATA 전원 커넥터(보통 15핀 SATA 전원 케이블)가 필요합니다. PC 파워서플라이에서 SATA 전원 케이블을 하드디스크의 전원 단자에 꽂아야 합니다.
데이터 신호: Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블로 HBA와 연결합니다.
케이블 구매 시 SFF-8087과 HDD 29핀(전원 포함) 규격을 정확히 확인해야 합니다.
연결 후 BIOS와 윈도우즈에서 정상 인식 여부를 확인하면 바로 사용 가능합니다.
용량이 크므로 일부 구형 펌웨어 HBA에서는 인식 호환성 점검이 필요합니다.
그 내용과이후 질문에 대한 답을 다시 알려줄수 있어?7우
네, 과거 질문에서 Seagate EXOS 20TB SAS HDD를 윈도우즈 11 PC에 연결하기 위해 SAS2008 HBA 컨트롤러(예: LSI 9211-8i 등)를 장착한 상태였고, 필요한 케이블 종류 및 연결 방법을 문의하셨습니다.
답변 요약은 다음과 같습니다:
추가로 케이블 구매 링크 및 사진을 주시면 구체적 제품 판단과 추천도 가능하다고 안내해 드렸습니다.
더 궁금하신 점 있으면 알려주세요.
고마워 그런 Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블을 구매했는데 PC 전원 케이블과 연결해야 하는데 전원과 연결 방법이 없는데 무엇을 추가로 보완해야 하는지 알려줘
Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블은 데이터 신호용 케이블로, 하드디스크에 전원을 공급하지는 않습니다. 따라서 하드디스크 전원 연결을 위해 별도의 SATA 전원 케이블 또는 4핀 Molex 전원 커넥터를 연결해야 합니다.
16TB SAS 하드디스크(예: Seagate EXOS, WD Ultrastar)는 일반적으로 SFF-8482 커넥터에 데이터 신호와 전원을 분리해서 연결합니다:
- 데이터 신호: Mini-SAS SFF-8087 to 4x SAS 29핀(SFF-8482) 케이블로 HBA와 연결합니다.
- 전원 공급: 하드디스크에는 별도의 SATA 전원 커넥터(보통 15핀 SATA 전원 케이블)가 필요합니다. PC 파워서플라이에서 SATA 전원 케이블을 하드디스크의 전원 단자에 꽂아야 합니다.
요약하자면,
- 이미 구매한 Mini-SAS 케이블은 데이터 통신용입니다.
- 하드디스크 전원 연결을 위해 PC 파워서플라이에서 SATA 전원 케이블을 따로 연결해야 합니다.

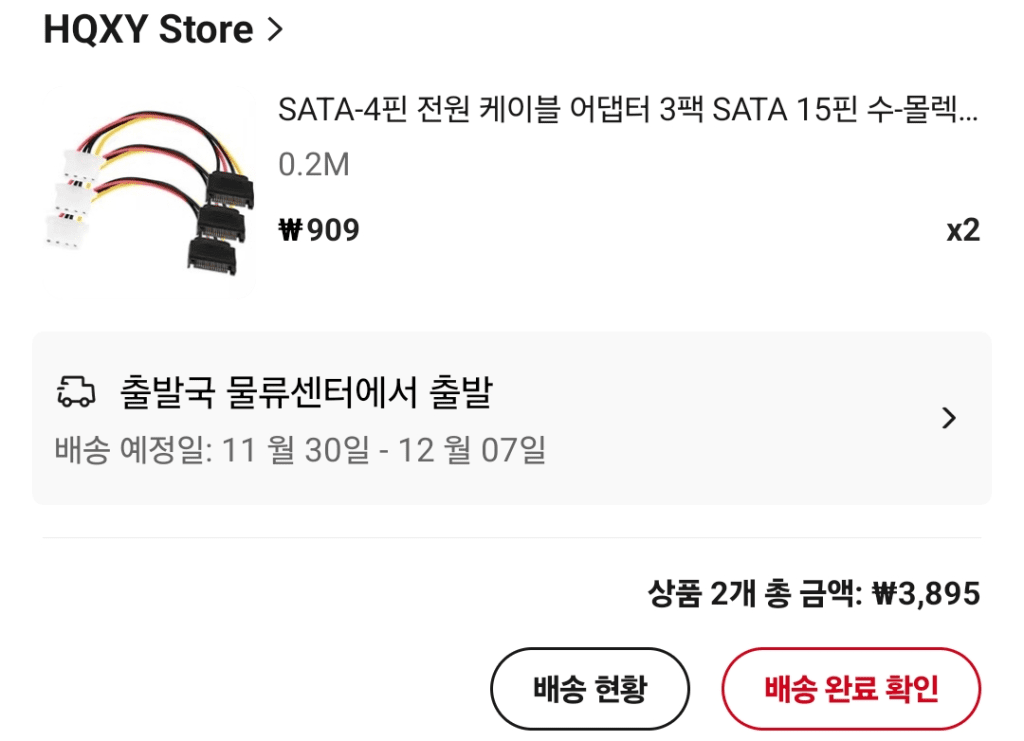

- 만약 SATA 전원 커넥터가 부족하면, Molex to SATA 전원 변환 케이블을 사용해 보완할 수 있습니다.
전원 케이블이 제대로 연결되어야 HDD가 정상적으로 작동하니 전원 연결 상태를 꼭 확인하세요. 필요한 추가 케이블 구매 시, SATA 전원 케이블 또는 Molex to SATA 변환 케이블을 검색하면 쉽게 구할 수 있습니다.
